水流开关的安装

流量开关主要用于感应流经管道的液体流量变化，如水、乙二醇或其他非危害性液体。其典型应用是使用在需要有连锁作用或断流保护的场合。今天柏顿思纬的小编就教大家水流开关的安装。

安装

开关的接线

开关接线螺钉旁有红、黄、蓝三色标志，红色为二组开关的公共接线端，黄色为常开触点，蓝色为常闭触点。当管道内液体流量增加后开关动作，常闭触点变为常开触点，常开触点变为常开触点。

流量开关的安装

a)流量开关一定要安装在直线管道上，其二边至少有5倍管径以上的直线管道。

b)将流量开关拧入管道三通时，为防止开关损坏，不允许握住壳体进行安装，必须使用六角扳手扳住阀体六角处安装。

c)流量开关拧紧时应使流向片与流体的流向垂直，并保持流量开关外壳上的箭头方向与管道内流体的流向一致。

d)流量开关可安装在水平管道或液流方向向上的垂直管道中，但不能安装在液流向下的管道中。

e)流量开关不能遭受水击，如在水流开关下方装有快速闭合阀，必须使用合适的节流器，以防水流冲击。

流向片的选用

为使开关能感应流量的变化，流向片不得与管道接触，也不得与管道中任何其他装置接触。检查是否接触，可取下流量开关外壳，用手轻按主杠杆往返几次，感觉有无阻碍；若无阻碍，则证明无接触。

流量开关出厂时装有可拆卸的1英寸、2英寸，3英寸及附加的6英寸流向片,可根据实际安装状态选用不同的流向片，如无合适长度的流向片，可用稍长的流向片修剪而成。

但流向片安装不得过短，太短会影响开关的灵敏度，严重的会使开关不动作。

调节

流量开关出厂调节在最小流量值附近，在使用时不得调到低于出厂设定位置，否则会造成开关不能回复到“无液流”位置。

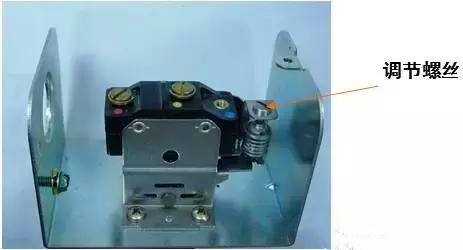

若需调高流量值，应顺时钟旋转调节螺丝。在调高出厂设定值后想调低流量值，可逆时钟旋转调节螺丝。

调节结束后，应检查流量开关的设定值不低于出厂设定值，通过按动主杠杆数次，检查主杠杆回复时开关有无“咔嗒”声，一旦发现没有，应顺时钟旋转调节螺丝直至杠杆回复时有“咔嗒”声。

封漆的设定螺丝不可调节。一旦变动，将会破坏流量开关的控制或造成调节失效而无法工作。

流量调节过高，低流量时无法带动流向片，开关无法动作。流量调节过低，开关过于灵敏，产生误动作。
