空调DDC系统的监控设计

发布日期：2019-06-06 15:21:46　浏览次数：

空调DDC系统的定义及组成

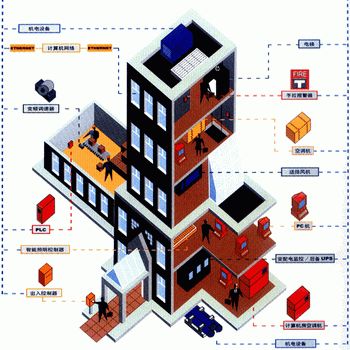

DDC系统是BAS的技术形式。DDC是英文DIRECTDIGITALCONTROL的缩写，译为“直接数字控制”。空调DDC系统，即利用计算机控制技术，将空调系统中各种信号（温度、压力、流量、状态等），通过输入装置输入计算机，经相应程序运算处理，将处理后的信号经输出装置输出，进而控制相应的执行机构。

DDC系统信号种类

信号按其输出输入能否直接被微机或执行器接受分为数字量输入（DI）、数字量输出（DO）、模拟量输入（AI）和模拟量输出（AO）四种信号。模拟量信号所对应的是一定量的电压或电流值，它与传感器输出信号的特性有关。

空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、压差等；模拟量输出信号：需控制的电动风阀及电动水阀。

数字量输入信号包括：风机、水泵、冷却塔风扇、电机的运行状态、过滤器淤塞状态报警、压差开关、液位开关、开关信号，防冻保护等。

数字量输出信号包括：电磁阀的控制、二位电动水阀的控制、水泵、风机、冷却塔等设备的启停控制。
