智能照明扩展模块XProL08K-16A

发布日期:2019-11-04 10:13:33 浏览次数:

XProL系列XProL08K

8路16A继电器输出,可定制另外带8路开关量输入
XProL智能照明控制器,广泛应用于中央空调、安防报警、地下室等机电设备控制领域,具有8路16A和4路16A继电器输出功能;继电器输出可控制照明、电机、报警等开关回路。

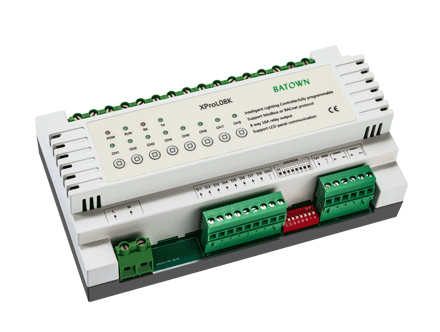

扩展模块XProL08K-16A
8路16A继电器输

一、功能介绍
XProL08K是XPro列开关量模块产品之一,广泛应用于智能照明、安防报警等机电设备控制领域,具有8路开关量输入、8路继电器输出功能;开关量输入可接入开关、报警、红外人体感应器等信号,继电器输出可控制照明、电机、报警等开关回路。
二、产品型号表

型 号 电 源 开关量输入 继电器输出 手动功能 现场总线 功 耗
XProL08K P总线链路供电 8 8 Pyxos 40mA@24V
三、技术参数

1 功耗 40mA@24V
2 电源 P总线链路供电
3 继电器输出 单路250VAC/16A磁保持继电器输出,带机械手动应急开关
4 开关量输入 8路无源干接点
5 工作温度 -10~50℃
6 存储温湿度 常温,0%~95%RH无冷凝
7 外形尺寸 162mm(W)*95mm(H)*64mm(D)
8 外壳材料 ABS工程塑料
9 安装方式 35mm标准导轨安装
、安装说明
安装方式:35mm DIN轨道。请按设备外壳接线端子引脚定义指示接线,接线端子引脚定义如下表所示。接线前请切断电路以防触电,设备上电前检查供电是否在要求电压范围之内,供电不能超过此范围,否则容易烧坏模块。安装和放置XPro系列开关量模块时应避免阳光直射,防潮,不能受雨淋。
